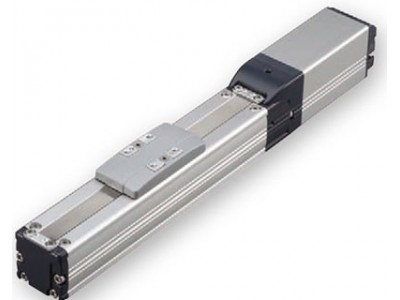

RCP4

搭载脉冲马达，可实现最高速度1.5倍，负载质量2倍
驱动方式 滚珠丝杆　φ6mm　滚轧C10
重复定位精度 ±0.02mm
空转值 0.1mm以下
基座 材质：铝　表面白色耐酸铝处理
静态允许负载力矩 Ma方向5.00Nm　Ｍb方向7.10Nm　Ｍc方向7.90Nm
动态允许负载力矩（1） Ma方向3.82Nm　Ｍb方向5.45Nm　Ｍc方向6.10Nm
适用环境温度湿度 040℃、85％RH以下（无结露）

种类 电缆记号

标准型
P（1m）
S（3m）
M（5m）
指定长度
X06（6m） X10（10m）
X11（11m） X15（15m）
X16（16m） X20（20m）
柔性电缆
R01（1m） R03（3m）
R04（4m） R05（5m）
R06（6m） R10（10m）
R11（11m） R15（15m）
R16（16m） R20（20m）
名称 选项记号 参考页
刹车 B → 2-615
涂敷指定润滑脂规格 G1/G3/G4 → 2-625
原点确认传感器（右侧） HSR → 2-625
原点确认传感器（左侧） HSL → 2-625
反原点规格 NM → 2-631
滑块部滚子规格 SR → 2-634
原点确认传感器“HS”根据安装方向，有“HSR”（右侧安装）和“HSL”（左侧安装）。
（1）基准额定寿命为5,000km时的值。行走寿命因运行条件、安装状态不同而发生变化。

允许负载力矩方向、负载伸出长请在1-92页的图表确认。
