型号 |
GM-MM922 |
|

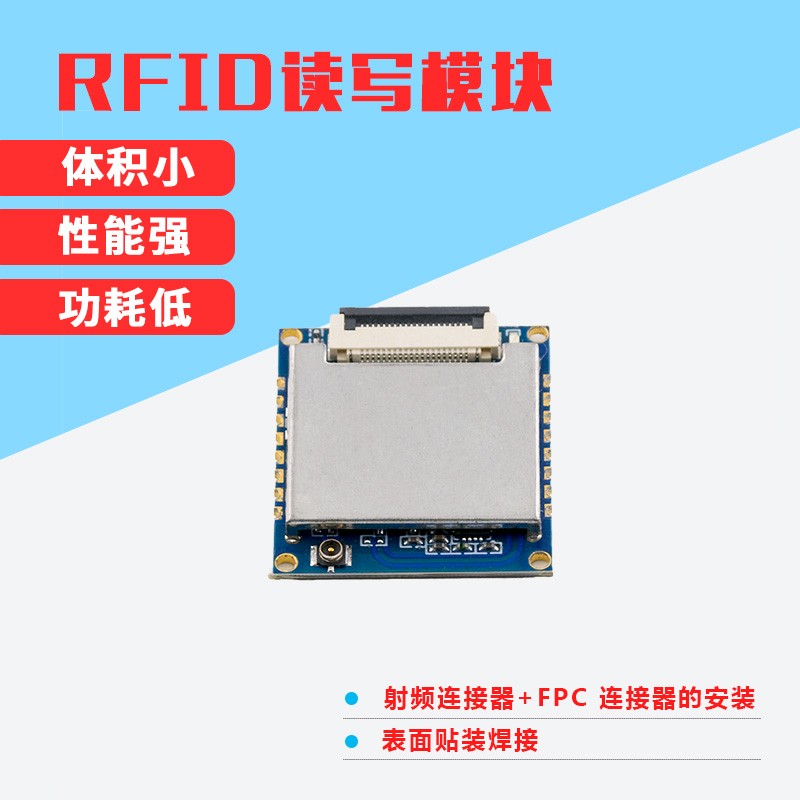

模块图片 |
|
|
通信接口 |
TTL Uart 接口 |
|
工作电压 |
DC 3.7V-5V |
|
待机状态电流 |
〈80mA (EA脚高电平) |
|
断电状态电流 |
〈100uA (EA脚低电平) |
|
工作电流 |
280mA@3.7V (26dBm output) 110mA@3.7V (18dBm output) |
|
串口通信速率 |
9600、19200、38400、57600、115200可配置 |
|
工作温度 |
-20℃ ~ +70℃ |
|
工作湿度 |
<95%（+25℃） |
|
空中接口协议 |
EPCglobal UHF Class 1 Gen2 /ISO 18000-6C |
|
工作频率范围 |
902MHz ~ 928MHz |
|
工作区域支持 |
US, Canada and other regions following U.S. FCC with & without LBT regulations Mainland China |
|
输出功率 |
18-26dBm |
|
输出功率精度 |
+/- 1db |
|
输出功率平坦度 |
+/- 0.2db |
|
接收灵敏度 |
<-68dbm |
|
盘存标签峰值速度 |
>30次/秒 |
|
天线通道 |
单通道 |
|
工作模式 |
单机 |
|
外部接口 |
4路可配置GPIO （3.3V）、1路标签操作状态提示输出（3.3V） 所有IO接口电流不得大于5mA，作为输入时，输入电压不得大于3.3V |
|
散热方式 |
空气冷却(无需外置散热片) |
三、引脚定义
表一
|
|
|||
|
PIN |
定义 |
说明 |
|
|
1 |
VCC |
电源DC3.7V-5V |
|
|
2 |
VCC |
电源DC3.7V-5V |
|
|
3 |
GND |
接地 |
|
|
4 |
GND |
接地 |
|
|
5 |
EN |
高电平使能模块，不可悬空 |
|
|
6 |
Reserved |
保留 |
|
|
7 |
Reserved |
保留 |
|
|
8 |
GND |
接地 |
|
|
9 |
GND |
接地 |
|
|
10 |
GPIO0 |
可配置IO0，默认为输出 |
|
|
11 |
GPIO1 |
可配置IO1，默认为输出 |
|
|
12 |
GND |
接地 |
|
|
13 |
GND |
接地 |
|
|
14 |
Reserved |
保留 |
|
|
15 |
Reserved |
保留 |
|
|
16 |
RXD |
TTL uart数据接收 |
|
|
17 |
TXD |
TTL uart数据发送 |
|
|
18 |
Beeper |
标签操作状态提示输出，需要外部缓冲器 |
|
|
19 |
GPIO2 |
可配置IO2，默认为输入 |
|
|
20 |
GPIO3 |
可配置IO3，默认为输入 |
|
表二（SMT模式）
|
|
||||
|
PIN |
定义 |
说明 |
||
|
1 |
Antenna |
天线接口（如须使用此接口，请订购时告知，与IPEX天线接口不能同时使用） |
||
|
2 |
GND |
接地 |
||
|
3 |
GND |
接地 |
||
|
4 |
GND |
接地 |
||
|
5 |
GND |
接地 |
||
|
6 |
GND |
接地 |
||
|
7 |
GPIO1 |
可配置IO1，默认为输出 |
||
|
8 |
GPIO0 |
可配置IO0，默认为输出 |
||
