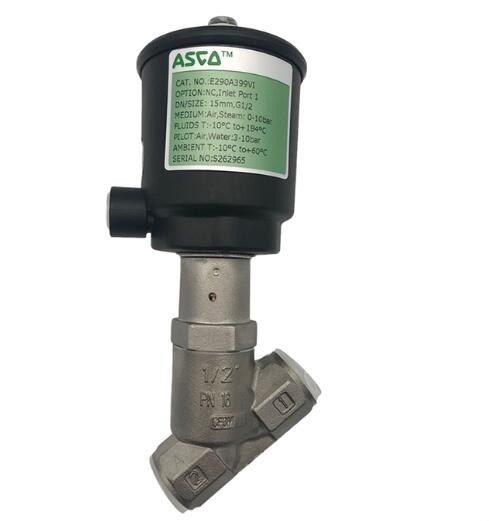

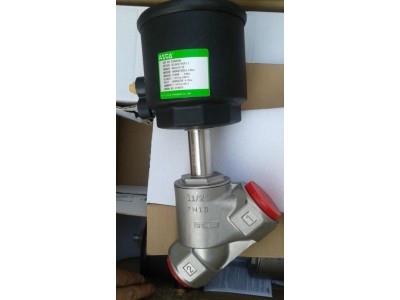

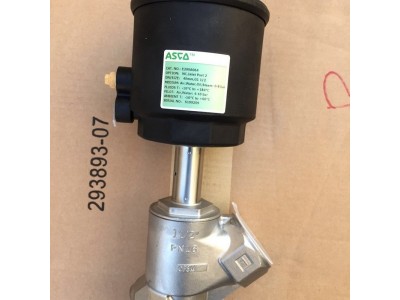

E290A395美国ASCO气控角座阀,美国ASCO角座阀保持流速能够节省空间.它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀.使用时,应该选择常开或常闭。

产品由不锈钢铸造和聚四氟乙烯.可用于大多数气体,液体.蒸汽和腐蚀性场合.它带有散热器来保护执行机构.确保阀具有较长寿命.

角座阀的原理及技术参数：

单作用和双作用

单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。

双作用（气动头通常为两个孔）；工作原理：给气控制其开关。（根据客户要求，还可以选双作用加弹簧复位，控制更精准）

8015/8025系列8037/8308/8310系列 8327系列8047/8408/8410系列

脉冲除尘阀

3"淹没式单-内置导式双-内置导式增力脉冲-远距离控制式

单-远距离控制式双-远距离控制式

精密微型阀

AL系列AM系列458系列,通用型阀190&330系列,隔离型阀

S系列,夹紧型

阀位指示器520-521-355 531 5419-29-39

低温/液态CO2系列

在处理腐蚀性液体(如蒸汽、热水、溶剂和轻质浆料)方面具有久经考验的耐久性

可选功能包括位置指示和比例控制

坚固耐用的防水执行机构,由硬质纤维复合材料制成,并受双0形环密封件的保护

弹簧支承的阀杆密封: FKM氟橡胶刮水器使有害砂砾远离阀杆区域,从而实现超乎寻常的耐久性

两个尺寸过大的轴承弓|导阀杆平滑移动,实现最大可靠性

防水锤设计:流体通过阀瓣下方,导致关闭速度变慢

阀门致动电动、气动-空气先导

阀体材质黄铜、不锈钢

介质腐蚀性液体/气体、空气惰性气体、燃油、热水、轻油、氧气蒸汽水

管道/端口尺寸1/2"; 3/8" ;3/4";1";1 1/4";11/2";2";21/2 "

端口类型NPTF

功能两通- 2/2 常闭、两通- 2/2常开

流量系数2.0Cv至6.0Cv.6.0Cv至14.0Cv、14.0Cv以 上

ASCO 290系列是一个气压驱动的、直动式角座阀 ,专门用于苛刻的应用。提供黄铜或不锈钢材质的直通阀体设计。该阀i ]适用于一般应用领域

(空气、惰性气体、水、油和轻质泥浆) , 以吸食品和饮料工业中的蒸汽、热水和辅助流体。提供许多可选功能,包括可视/电气阀位指示器或行

程限制器。

ASCO气控角座阀的安装与维修

必须遵守适用的安全规范

1． 管道必须清洁无污染。

2． 根据需要安装，但最好使执行机构朝上。注意流向。

3． 连接阀门注意对准管道，只有在用户特殊要求时才取下执行机构。

4． 打开或维修该角阀之前先切断流体和控制气源并降低管道系统中的压力。

注意：

选择流动方向A时的特点：

1． 选择该流动方向时，可提高该产品的使用寿命。

2． 当工作介质为液体时，选择该流向可防水锤冲击。

3． 通径为Φ15/Φ20/Φ25的产品，工作压力须在0.3MPa以下，否则须选择双

作用执行器。

通径Φ32/Φ40的产品，执行器须选择双作用Φ100尺寸。

通径为Φ50的产品，执行器须选择双作用Φ125尺寸。

选择流动方向B时的特点：

当工作介质为蒸汽或气体时，选择该流动方向时，可提高该产品的流动密封性

能，但由于阀体中V性密封圈长时间接触工作介质，从而对产品使用寿命有一

定影响，另外，工作介质为液体时不防水锤冲击。
