热塑性橡胶SEBS氢化苯乙烯 - 丁二烯嵌段共聚物
湖南石化（巴陵石化、岳阳石化） SEBS 是由特定结构的 SBS 经选择加氢而得到的聚合物，外观为白色粉末或颗粒，具有良好的机械力学性能、耐老化性能、优异的表面质感、无毒、对环境友好等特点，广泛用于食品包装材料、医疗器械、软接触材料（如手柄、文具、玩具）、运动器材、密封条、日用品、汽车和消费类电子等领域。SEBS与SBS相比，耐老化、耐候、耐温性能有本质的提高，扯断拉伸强度等力学性能指标大幅度提高，弹性更加优秀。
SEBS主要性能指标（典型但不被限制，并已不断优化）：
熔融温度：165℃
经过共混改性最高使用温度：149℃（可用蒸气消毒）
最低使用温度：-60℃
空气气氛中热分解温度：270℃
人工加速老化一星期后力学扯断拉伸强度下降率：＜10%
耐臭氧老化性能优良
日照30天力学性能无下降
180℃纯氧气氛中氧化诱导期＞120min
介电损耗：一千赫1.3×10-4、一兆赫：2.3×10-4
体积电阻：一分钟9×1016Ω-cm、二分钟2×1017Ω-cm
击穿电压强度39.3M/m
溶解度参数：7.2~9.6（J/m3）1/2
酸、碱、水环境下可以长期使用，但不能与烃类溶剂和油类长时间接触。
SEBS与聚丙烯、聚乙稀、聚苯乙烯等塑料和石蜡基白油（可采用环烷油）及无机填充料配合共混，生产邵氏A硬度0邵氏D硬度45度各种弹性体，尤其是当SEBS与聚丙烯、白油共混时形成双互穿网络结构的弹性体，该弹性体的弹性、透明性等优秀。
采用SEBS共混生产的弹性体可以广泛用于热熔胶、密封胶、布料的涂覆、医用手套、外科手术衣、食品包装膜、塑料改性、油墨、官能化SEBS的基础材料、邵氏A硬度20~40度的软质弹性体、透明软质玩具、片材、减振材料、工具和日用品及运动器材的手柄包覆材料、吸音材料、道路标志油漆、其它弹性体的补强、建筑和汽车等密封条、中低压电线电缆的外表皮、金属刻蚀保护材料、润滑油粘度指数改进剂等。
SEBS加工性能良好、材料可以多次反复使用而不损害其应用性能。几乎所有通用的塑料加工方法都可以用来加工SEBS，如采用双螺杆挤出机或密炼机生产各种SEBS共混弹性体，可以用注塑、模压、压延、流延、吹塑等方法制造最终制品，也可以以溶液或熔体的形式涂覆于各种基材上（聚酯无纺布、棉布等）。
湖南石化（巴陵石化、岳阳石化）橡胶事业部拥有经验丰富的SEBS生产技术、应用加工、开发人员和完整的小试、中试、工业化试验设备与分析测试仪器，可依据市场的具体要求设计开发具有独特功能的SEBS型牌号、新产品，并可及时为用户提供优秀的产品和售后技术服务。
ES系列SEBS产品（YH-520、535）是苯乙烯-丁二烯共聚物的加氢产物，该类弹性体材料弹性模量高、拉伸强度大、耐刮擦和涂装性能优异，可用于防刺穿军工鞋、防弹玻璃夹层及耐刮擦线材等方面。更重要的是，具有该结构的聚合物在发泡时比传统SEBS的熔体强度高，不容易发生泡孔破裂，可获得良好的闭环泡孔结构，由其制备的发泡材料回弹、压缩等性能更优，因此，特别适合应用于发泡鞋材、发泡板材等领域。
一、SEBS 各牌号产品主要性能（典型值）
牌号 | 结构 | 嵌段比 | 300% 定伸强度 MPa | 拉伸强度 MPa | 伸长率 % | 永久变形 % | 硬度 邵 A | 甲苯溶液粘度 25℃ ,mpa.s |
YH-501/501T | 线型 | 30/70 | 5.0 | 20.0 | 490 | 24 | 76 | 600 |
YH-502/502T | 线型 | 30/70 | 4.0 | 27.0 | 540 | 16 | 73 | 180 |
YH-503/503T | 线型 | 33/67 | 6.0 | 25.0 | 480 | 16 | 74 | 2300 |
YH-504/504T | 线型 | 31/69 | 5.0 | 26.0 | 480 | 12 | 74 | 26.0 |
YH-561/561T | 混合型 | 33/67 | 6.5 | 26.5 | 490 | 20 | 80 | 1200 |
YH-602/602T | 星型 | 35/65 | 6.5 | 27.0 | 500 | 36 | 81 | 250 |
YH-604/604T | 星型 | 33/67 | 5.8 | 30.0 | 530 | 20 | 76 | 2200 |
YH-688 | 星型 | 13/87 | 1.4 | 10.0 | 800 | 4 | 45 | 10.0 |
YH-511 | 线型 | 42/58 | 7.6 | 21 | 420 | 16 | 73 | 23(10%) |
YH-512 | 线型 | 53/47 | 8.0 | 24 | 320 | 34 | 82 |
|
YH-610 | 星型 | 33/67 | 6.0 | 28 | 480 | 32 | 72 |
|
YH-507/567 | 线型 | 15/85 | 1.2 | 8 | 700 |
| 55 |
|
YH-505 | 线型 | 20/80 | 1.5 | 7.2 | 567 |
| 55 |
|
YH-506/506H | 线型 | 13/87 | 1.3 | 14.0 | 850 | 4 | 45 | 14.0 |
YH-520 | 线型 |
| 6.0 | 28 | 460 |
| 90 |
|
YH-535 | 线型 |
| 1.8 | 4.6 | 402 |
| 75 |
|
YH-533 | 线型 | 33/67 | 6.0 | 25.0 | 480 | 16 | 74 | 2300 |
注：YH-501 甲苯溶液粘度为 20%，其余均为 10% 甲苯溶液粘度。
二、SEBS 应用领域
YH-501/501T：果冻蜡，软质玩具，包覆料，塑料改性
YH-502/502T：果冻蜡，软质玩具，包覆料，塑料改性，线材
YH-503/503T：软质玩具，包覆料，塑料改性，线材
YH-504/504T：软质玩具，包覆料，线材
YH-561/561T：软质玩具，包覆料，密封条 G-1818
YH-506/506T：医疗器材，无卤阻燃料，药包材，塑料改性
YH-602/602T：包覆料，塑料改性，线材
YH-604/604T：包覆料，线材，密封条
YH-688/688T：包覆料，塑料改性，线材，无卤阻燃料，密封条
YH-511：包覆料，体育用品，电子产品，塑料改性
YH-512：包覆料，鞋材
YH-610：包覆料，体育用品
YH-507/567：保护膜，塑料改性
YH-505：汽车蒙皮，人造革，弹性纤维丝
YH-520：高反弹运动鞋发泡中底，安全玻璃夹膜取代PVB膜
YH-535：替代OBC以改性EVA,以改性发泡材料的回弹性和抗收缩率
YH-533：性能接近503T，部分替代
三、包装
13 公斤聚乙烯包装袋
四、产品外观

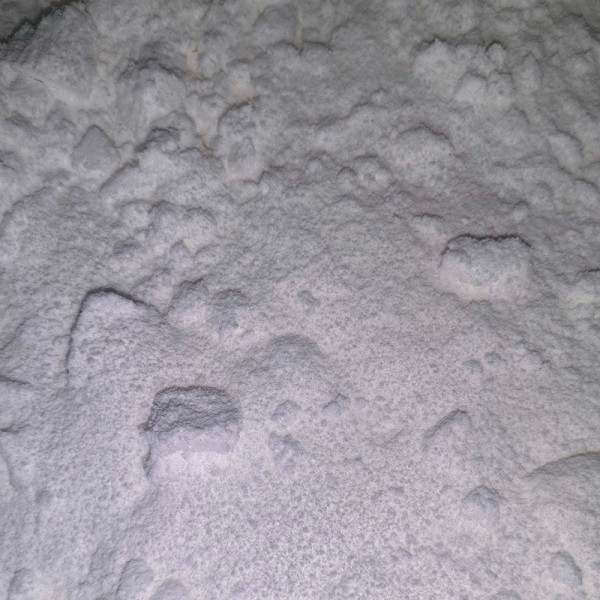

白色粉状或颗粒状
SEBS有如下一些型号：
YH-501/501T、YH-502/502T、YH-503/503T、YH-504/504T、YH-506（506H）、YH-507（507H）、YH-511、YH-515、YH-522、YH-530、YH-533、YH-561/561T、YH-602/602T、YH-604/604T、YH-610、YH-688、YH-533
上表中为常用牌号，有些牌号为定制牌号。
