目前铸锭主要有两种浇注系统，一个是塞棒系统，一个是滑块机构系统。塞棒系统启闭可靠，在浇注过程中需要反复启闭时应用广泛。另外，真空浇注中间包一般采用塞棒系统。塞头砖是塞棒系统的核心部件，由耐火砖体和钢氩棒芯内置塞棒组成，下面我们总结一下塞头砖在生产与实际使用中的问题。

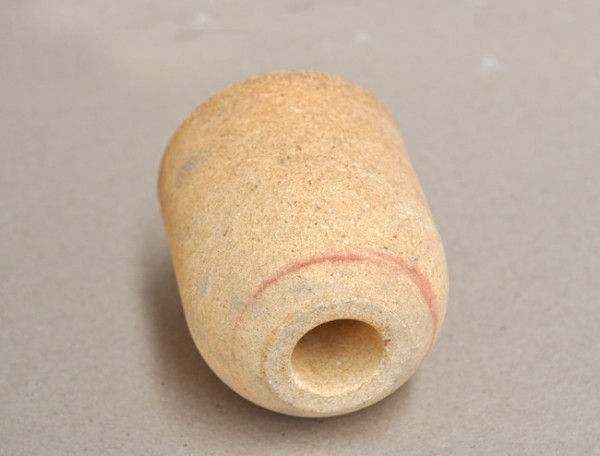

　　1、塞头砖的基本结构

　　它由塞体和螺栓型接头组成，组装时将螺栓型接头从塞体球帽端的通孔中插入，然后用耐火粘土填充间隙。

　　使用后发现填充的耐火粘土容易被冲走，有时水口端和塞体球冠应被部分冲走。耐火粘土、水口和塞体球帽端被冲走后，夹杂物进入钢水，严重影响钢水内部质量。

　　2、塞头砖的基本结构

　　它由塞体和螺纹接头组成，组装时螺纹接头从塞体顶部的通孔拧入，螺纹接头与螺纹接头之间的间隙从上部用耐火粘土填充压实。

　　使用后观察到塞头砖的球形帽的端部被很好地侵蚀，并且保留了相对完整的球形帽端。然而，在使用期间塞体和螺纹接头脱落，这被称为“掉头”。塞体脱落，浇注过程无法继续，属于严重质量事故。

　　改进后的新型塞头砖同样由塞头本体及接头组成，但在装配上综合了插销连接式与螺纹连接式的优点，设计模具时充分考虑制作过程中存在插销与塞头不垂直、空心的插销承受不了压力机的压力变形等问题，采用特制的模具先将接头预先放置在模具中，然后再将耐火材料放入模具中通过适当的压力压制整体成型，这样一方面保证使用时的强度需要，另一方面使空心的插销不变形。

　　以上就是塞头砖在生产与实际使用中的问题了，它的砖体主要以叶蜡石、石墨和高纯碳粉为原料，以固含量70%的811树脂为结合剂，以St粉为抗氧化剂，经成型后进行浸泡和干馏，可用于制造高炉耐火材料。

    来源：www.gysdlc.cn
